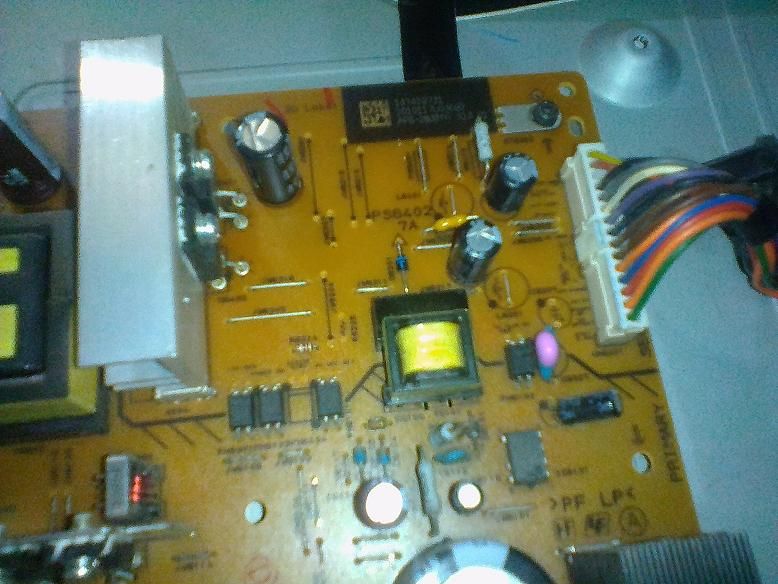

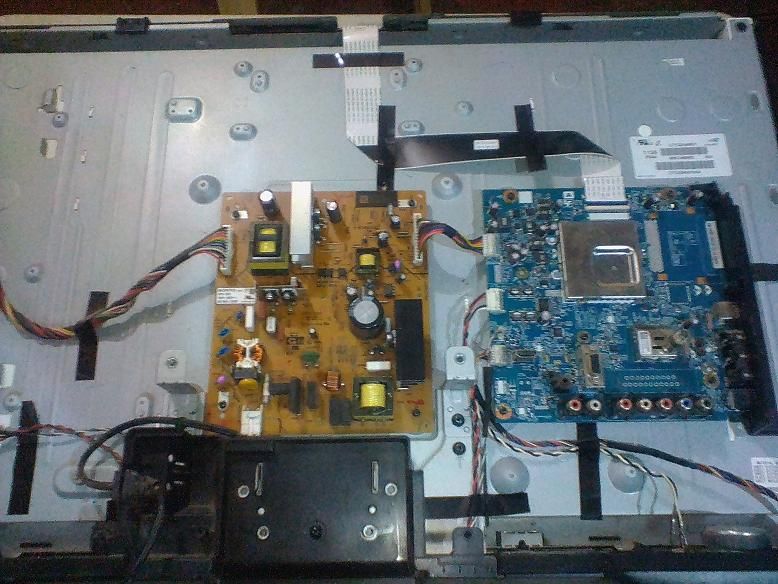

ito lang palang PS6402 sa IP board ang sira. jinumper lang niya.

avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Wed Aug 24, 2016 10:37 am

nag power na siya mga master pero may iba pang sira. katagalan nag wa white siya



sabi ni master pag ganyan daw madalas tcon ang namamatay. pero sa ganitong model pinag isa na ang tcon at main board.



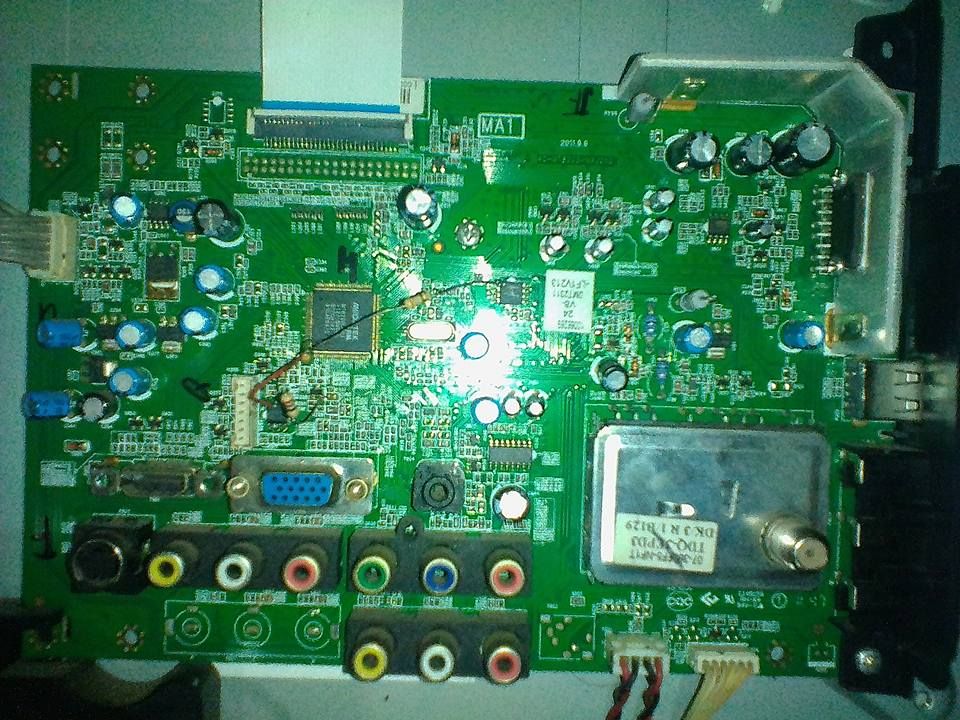

na solve niya ito pero hindi ko masundan ang ginawa niya. tinanggal niya iyang bakal na parang heatsink malapit sa flex. ni reheat at may jumper na nilagay sa paa niya patungo sa ibang paa.
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Mon Aug 29, 2016 9:24 pm

salamat po ulit sa pag bisita master
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Fri Sep 02, 2016 5:35 pm

oy jeff wag mong ekwento dito.. naka chamba lang ako nyan  ^_^

by the way tagal kong hindi nakabalik dito..
Sori medjo na busy ako nitong nakaraan.
Share na lang ako kahit isang unit lang

may home service ako noong nakaraang linggo. TH-P42X50S Plasma. Kahit bawal pa ko sa technical field dahil naka vacation leave pako ay napasubo ako. ^_^



ang ganda kasi ni Tumer kaya napa Oo na lang ako at hindi naka tanggi. ^_^
kahit walang piyesang dala at salat sa gamit (tools) na meron lang
1 philips screw driver, 1 soldering iron, 1 side cutter plier at multitester
sige pa rin ng sige.

Status pala niyan ay Deadset/no Power.
tinanong ko muna si tumer kung ano ang history bago namahinga ng tuluyan ang unit niya para magka ideya man lang, kong meron man  ^_^

nakakatakot magkamali nakamasid palagi si ms.angel (tumer) kaya conversation style muna. para hindi kami pareho mainip at mabaling sa iba ang paningin ko.. hindi lang dapat sa legs niya ^_^
Kaya lang So sad wala akong nakuha sa sagot niya dahil bigla na lang daw namatay ang unit. nag turn off while watching hanggang hindi na talaga mag on

kaya nag decide nakong buksan ang unit. After mabuksan ang back cover ay visual check agad muna for burnt parts, burnt mark & other lamats.. pero no luck.
So.. needed ko na mag voltage check gamit si voltmeter




voltage check sa test point.. Aba ayon walang 5V standby..
check sa line path nya at ayon huli kang kutong rectifier diode ka.. shorted ang mokong  ^_^



tinanggal yan at napatanong kay Ms. angel kung may mga sira ba siyang Cellphone charger na hindi na ginagamit para may mapagkuhanan kami ng piyesa/parts.
So lucky. umaayon sa akin ang panahon at meron siyang isa na naitabi. kaya agad agad binuksan yun at kumuha ng isang rectifier diode sa bridge - 1N4007. then kabit at saksak para magpausok
Sa awa ni Lord walang sumabog o umusok  ^_^

test ulit sa test point at Ayon may 5V na at may improvement na.. may blinking red light sa led na. means naka standby na.. hmmmppfff

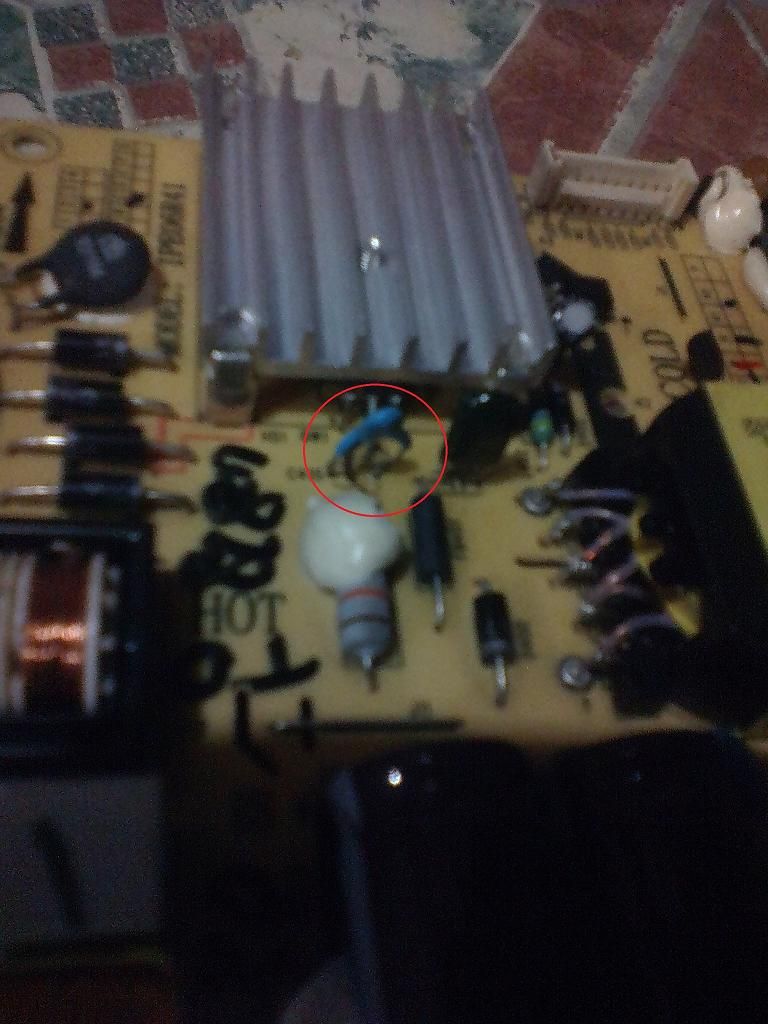

bakit kaya rapid blinking ito...? check ulit sa 5V line... Aba fluctuating pala ang mokong
mukhang may probs sa Bias/Feedback circui. sa kasamaang palad ay sira yung bias ckt ng charger ni tumer. wala tuloy TL431 na spare goods o kahit na lang sana TL431 o opto PC123/812. para makapag modi ako o makapag opera.
hahaizz napabuntong hininga tuloy ako. napansin siguro ni na tumitig na naman ako sa Legs niya.. kaya nagpaalam na maliligo nalang muna siya.

sa isip ko mapapahiya pa yata ako nito pag hindi ko man lang ito mapaandar. At wala siyang magamit na TV sa dadaang araw.
hhhmmmpppfff habang nasa banyo siya at ako naman ay litong lito anong gagawin dahil salat ako sa gamit...
Pasukin ko nalang kaya si Angel sa loob ng banyo  ^_^

heheheheheh Jokes ^_^

balik sa topic: tumunog ang cp ko.. babasahin ko na sana ang text pero biglang namatay ang CP.. lowbatt pala ako...
kinuha ko ang charger ko sa bag para magcharge. at napaisip. Aha pwede ko itong magamit...  tamang tama 5V kailangan ko hehehehehe
i will sacrifice my Charger. pang external 5V at pang feed sa PN board (power supply).



then testing ulit... Ayon steady na siya.. pero another problem occured.. blinking green light & go back to red blinking. indiciation na nag poprotect ang unit...
may heavy load or shorted na load..

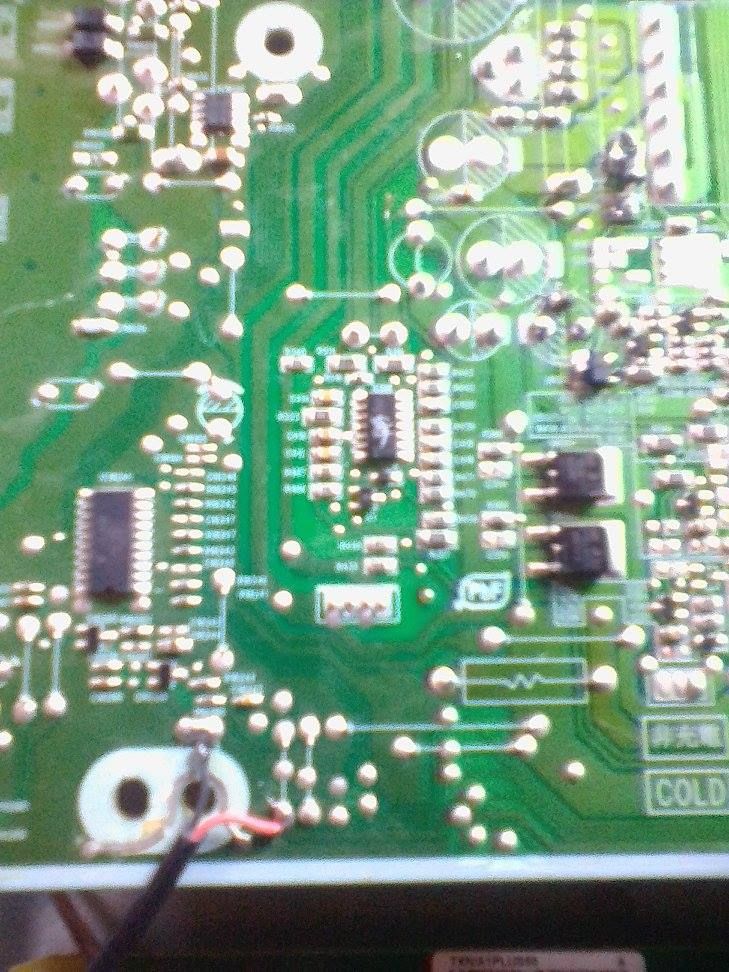

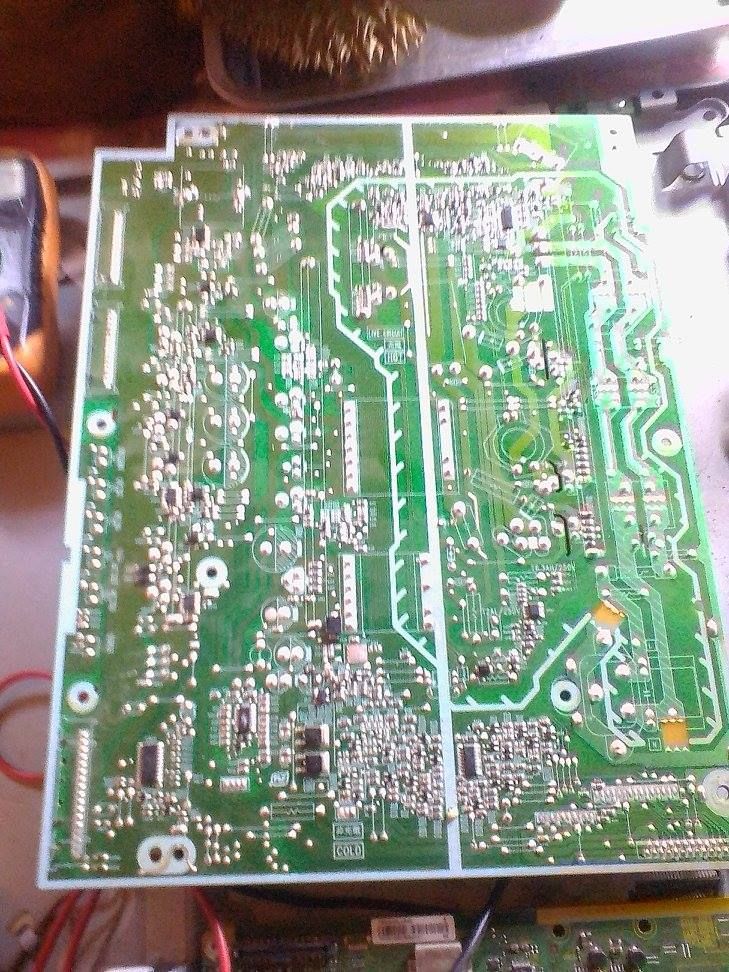

so check agad lahat ng mosfet driver na most common bumibigay sa ganitong status

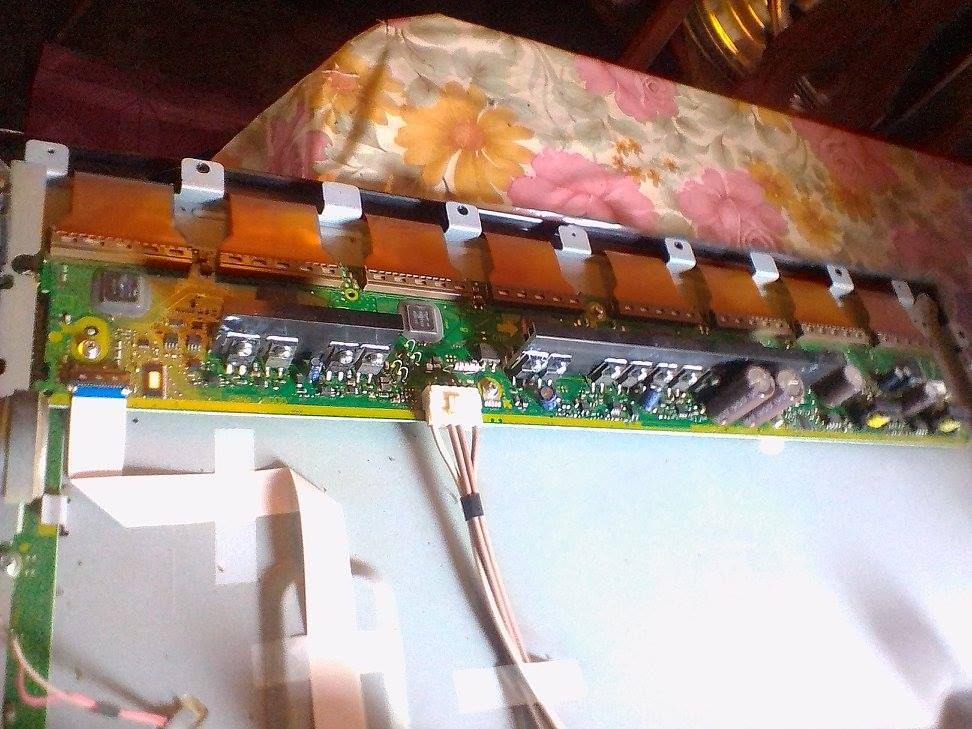

lalong lalo na sa VDA/PN board at Vsus/SN board..

ayon may dalawa nakita... 2pcs RJP30Y2 at isang DG301 sa Vda board..



shortcut para mas mabilis at hindi ako maabutan ni Ms.Angel
putolin na lang ang paa gamit si side cutter plier..





bypass ang Vsus board



para mapa display ang Panel at Boom,...



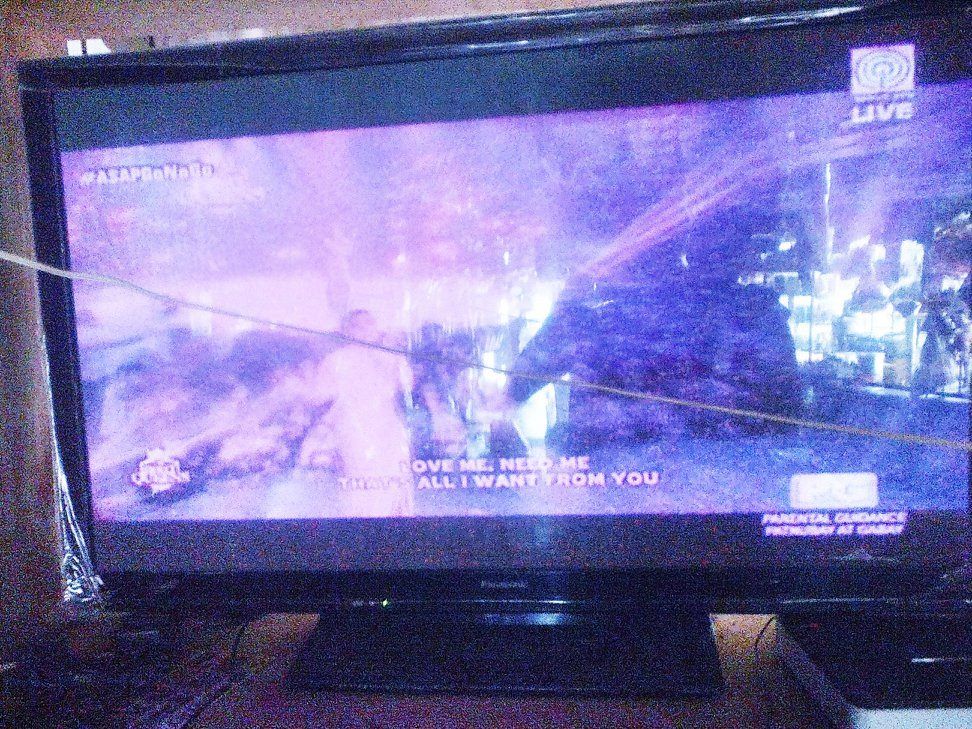

kita na ang Display... reddish image kailangan talaga paganahin ang VDA board para mag mix ng tama kaso wala akong pamalit ng Mosfet at Q tranny driver..
So burn test nlng muna for 6mins... tamang tama lumabas na ng banyo si Angel..  Ang bango niya  ^_^



ang saya niya. magagamit na daw niya kahit pangsamantala.

sukuan ko na lang kaya ito  ^_^

hehehehe jokes.. update ko na lang kayo mga sis...
e e score muna ako  ^_^

next week na lang.. para maikabit ko ang Fet at maka score ulit  ^_^

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Mon Sep 05, 2016 2:20 pm

Galing mo talaga master. Galawang Hokage
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Tue Nov 22, 2016 1:22 pm

Nung Sunday ito..

Pakalbo muna bago sumabak sa Giyera sa kabilang Shop ^_^





inuna itong Philips CRT na nasa left side - converted iyan into Uniboard Germania binili sa Flyback Electronics. kasi sinukuan ng tech at pinatapos sakin dahil naka probs = human made trouble  ^_^



status nyan ay one horizontal line sa faceplate cause of defective vertical ic
after bumukad ang image ay another probs occured
 naka mirror ang horizonat pic at naka baligtad naman ang vertical pic..
kaya interchange lang ang polarity wire ng vertical winding at iyong horizontal winding din naman ng Def yoke.. then tapos  ^_^

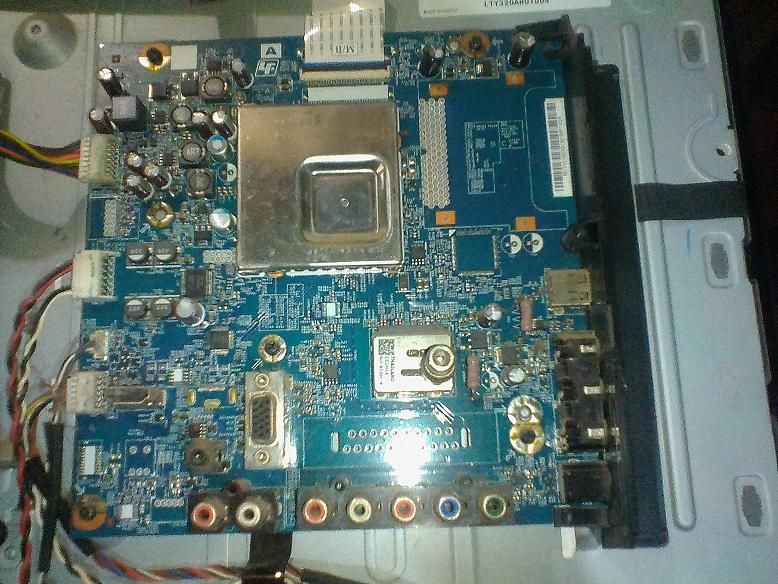

Sumunod itong SONY LCD 32" LCD KLV-32S400A



No Power ang status nyan... defective PWM ic failure iyan.. CXD9841P

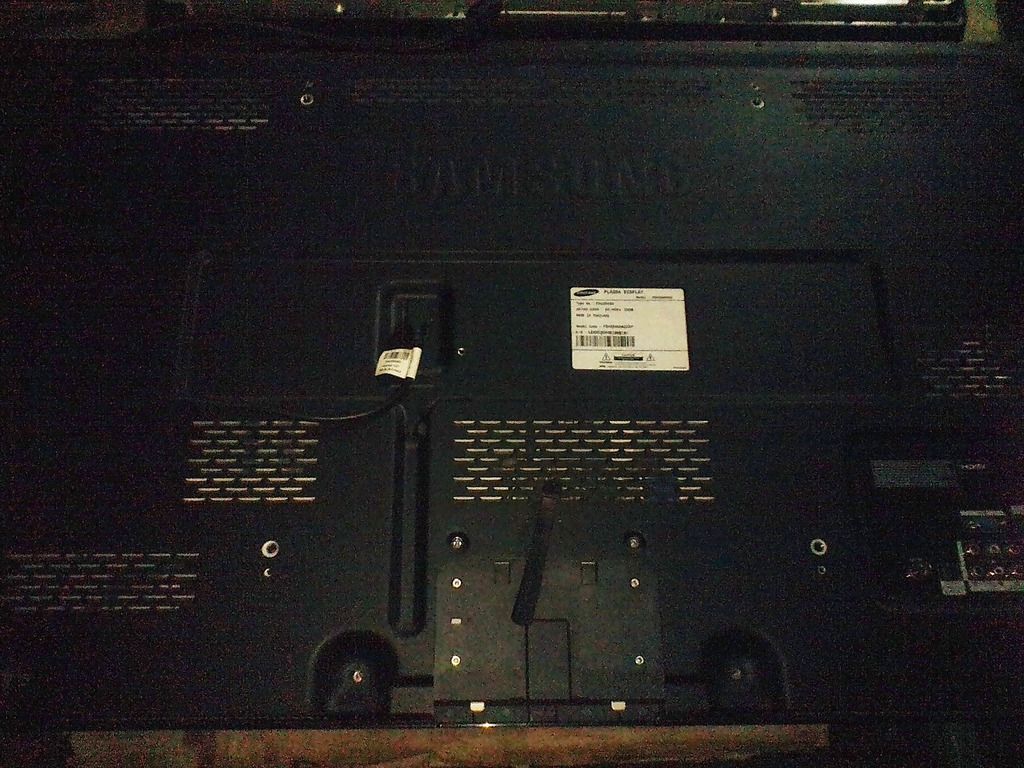

After niyan ay sunod namang itong SAMSUNG Plasma TV PS43D450A2
Status nyan ay No Display = Broken Panel issues

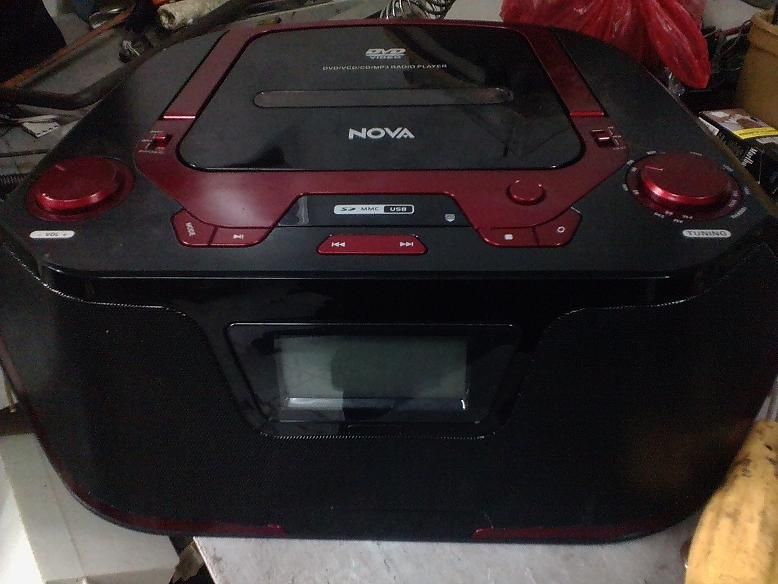

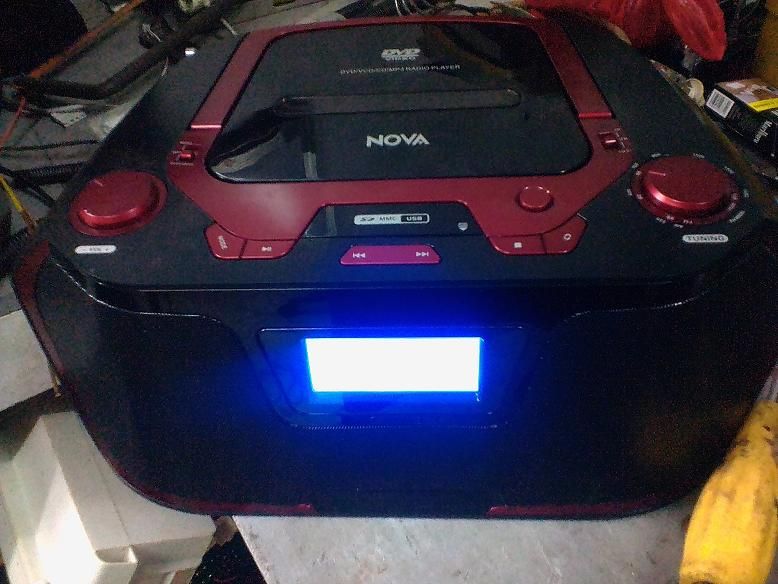

Next in the Line ang DVD mini Compo nato.. Model NCRC418-41DVD
Radio Set Ok.. DVD not.. no LCD display Activity.. .Defective Mpeg Board





eeprom buck up bin/hex nyan ay andito = Link

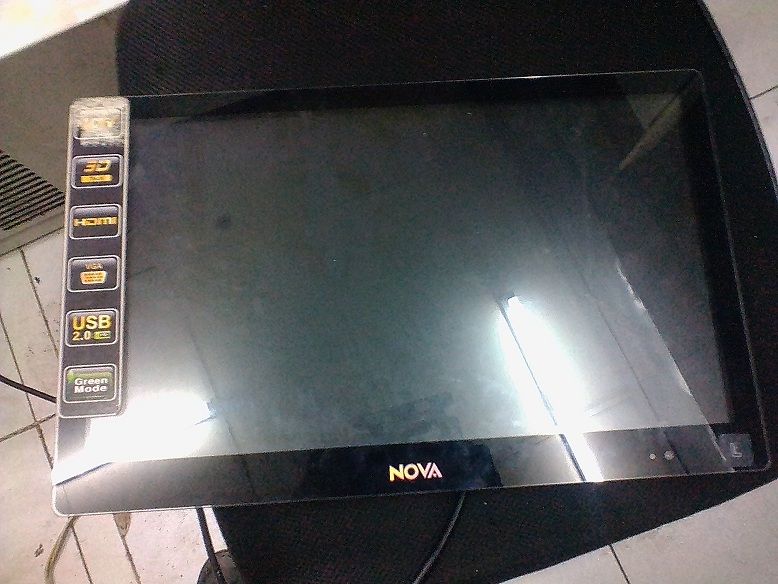

Next ang NOVA 19" LCD LED TV
Model LED-TV19-A2



NO Power iyan.. upon checking bagsak ang B+ niyan nasa 1.5V na lang







kaya duda ako sa Feedback circuit a.k.a Biaser
therefore huli ko ang dalawang kuto

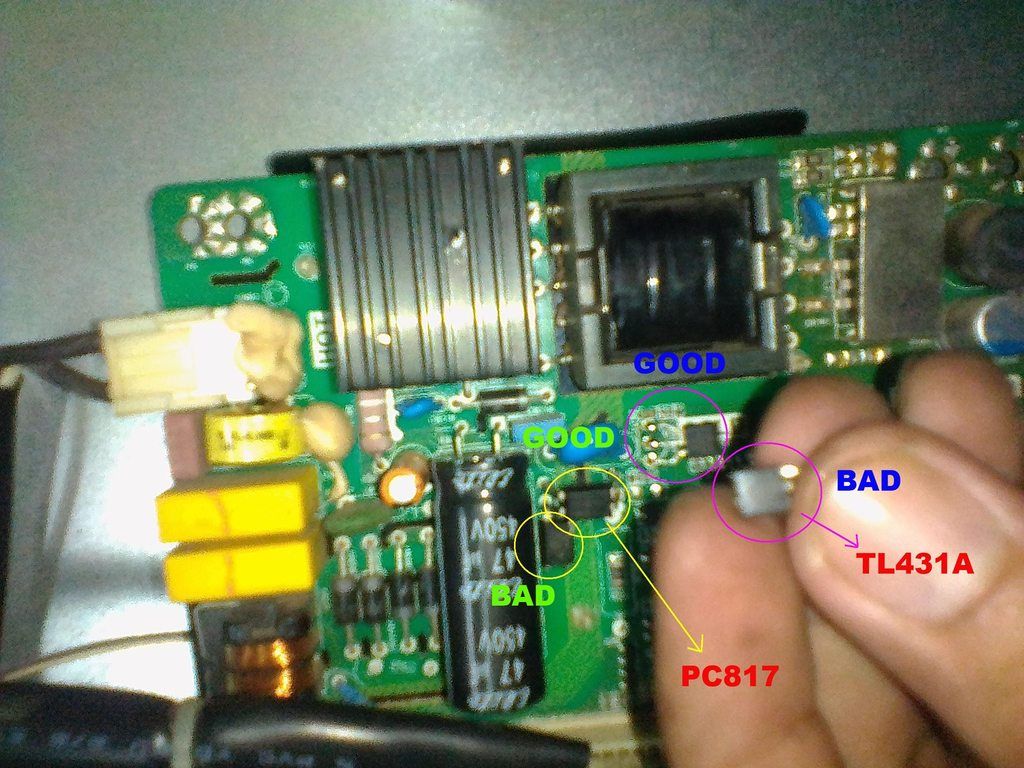

Defective error Amp TL431A at opto PC817 ^_^



After replace ng mga defective parts. ay umakyat na ang B+. May Standby 5V na. umiilaw na ang LED indicator..



pag press ng power button ay lumabas na ang Raster  ^_^




_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Fri Nov 25, 2016 11:35 am

Share ko na rin eto dito..

Reupload lang. walang magawa

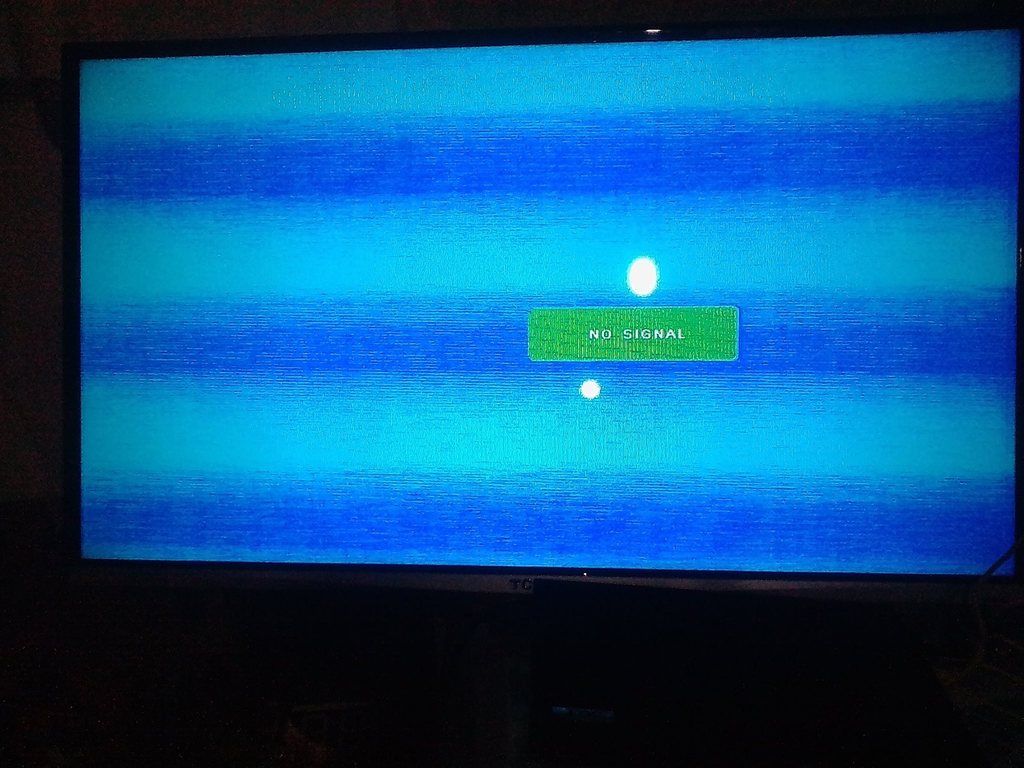

TCL L24D10F ..
status nasa Video & PIC









test point on Top board
VGH = 22.9V
VGL = -6.4V
VSA = 11.1V
VCOM = 4.8V
VGHP = 24.7V
VREF = 10.5V
SCAN_OUT = 1.16V
V33V = 3V
V5V = 5V



EEPROM on Top
WP = 2.7V
SDA = 2.9V
SCAL = 2.9V
Driver: CM2716A
kalikot sa SMode: Done
Reset: Done
Update sa Firmware: Failure

Eto na siya After modification at maayos na ang lahat  ^_^




_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by alvinquimbo on Mon Nov 28, 2016 10:32 am

Galing mo talaga sir ultra...hindi pa ako nakasubok na magbukas ng mga LCD o LED man lang..Sana makasubok ako,minsan nag-aalangan kasi ako pag may tumer na na nagpapaayos..huhuhu..
avatar
alvinquimbo
D Battery
D Battery

Posts : 768
Join date : 2014-03-29
Age : 29
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by danny on Mon Nov 28, 2016 2:55 pm

napadaan lang
musta na kayo?

thanks for sharing sis ultra Very Happy
avatar
danny
D Battery
D Battery

Posts : 403
Join date : 2012-04-16
Location : Seattle, Washington

http://www.washingtonelec.com

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Mon Nov 28, 2016 3:58 pm

Ok lang Sir Danny.. pa unti unti ng Ma bi busy,... December na talaga ^_^

@Alvin Go lang ng Go.. trust your self & follow your instinct

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by alvinquimbo on Mon Nov 28, 2016 6:48 pm

@sir ultra salamat...cge lang sir..susubukan ko..
@sir danny:Sir musta na po kayo??may bagong amps kana siR???hehehehe
avatar
alvinquimbo
D Battery
D Battery

Posts : 768
Join date : 2014-03-29
Age : 29
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Sat Dec 03, 2016 10:19 am

Good... ako mag bi build ulit Cguro ng more Amps pa.. preparation for Xmas & New Year...

Speaking for Xmas... tnx nga pala Princess sa maaga mong Pamasko

i like it.. pangdagdag sa gamit ko sa Panagat  approved

thanks rin Lord sa mga Blessings



i received
1 set CH431A Programmer  Banana dancing







CH341A TV/DVD/SPI USB Programmer V1.13


Meron din
1 set na OH SOIC8 SOP8 Flash Chip IC Test Chips Socket Adapter BIOS 24/25/93 Programmer  Banana dancing






Meron ding
1 set  MASTER Tweezer Smart SMD RC Resistance Capacitance Diode Meter Auto Scan  Banana dancing





Meron ding
1 USB to RS232  Banana dancing
known as Serial Port / DB9


_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Thu Dec 08, 2016 9:37 am

Ang lupit mo talaga Master. ang layo pa namin sa galing mo.
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Thu Dec 08, 2016 9:46 am

Ganda ng mga Gifts mo Master. Hehehe baka makabista ka ulit sa shop Master. hintayin ka namin ni Oscar
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by alvinquimbo on Thu Jan 05, 2017 2:21 pm

sir ultra tanong lang,pwede ba gamitin yung pangprogram ng memory sa tv sa dvd sir??tapos may diagram po ba kayo para sa dvd at pwede makahingi narin sa tv??salamat po sir.. going to cry going to cry going to cry
avatar
alvinquimbo
D Battery
D Battery

Posts : 768
Join date : 2014-03-29
Age : 29
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Thu Jan 05, 2017 3:13 pm

iyang CH341A TV/DVD programmer ay pwde pang TV at DVD vin..
ang diagram ay naipost na ni Princess dito -> link

ang GUI naman nyan (software/driver) ay napost na rin sa itaas -> link

probs nyan Vin kung mag Di DIY ka ay wala kang mabibili na CH341A ic dito sa atin.. pahirapan din sa Manila.. mas worse kasi needed mo pang mag order outside in our country..

mas refer ko mag order ka na lang sa Lazada ng buo agad.. nasa 400+ na lang yan ngayon..

gaya nyan sa akin na niregalo ni Princess sa taas.. dahil sa curiosity ay tinanong ko siya paano mag order kaya nag ka idea nako... ^_^

ito ang link sa lazada -> CH341A Programmer
pili ka lang saan ang gusto mo..
then click mo lang ang BUY NOW
tapos click naman ang PROCEED TO CHECKOUT
fill up ka ng email address mo
then sunod na delivery info mo: Name, Address, #
sa pag pay... piliin mo ang hellopay
mag gegenerate iyan ng parang bar code... na may kasaling #
print mo iyon. kung hindi kayang ma print ay kunin mo na lang ang number
at iyon ang dalhin mo sa any 7/11 branch dito sa davao... marami na tayo nyan   ^_^

then doon ka mag bayad.. sabihin mo lang pay ka thru 7connect..
after mabayaran at na receive mo na ang resibo ay wait ka na lang na e deliver sayo ang item....  ^_^

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Fri Jan 06, 2017 1:01 pm

Share ko na rin cguro eto rito  ^_^
matagal na rin

Bring Home ko eto sa bahay para ayusin..
pinadala ni tumer eh

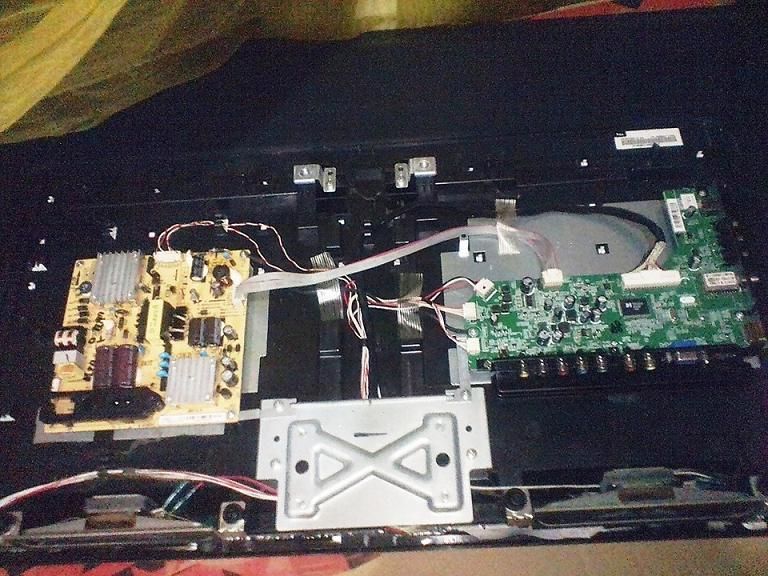

TCL 40" Model: LED40B2800
Status: No Power



upon checking.. NO Secondary Output supply include standby
kaya SOP check agad ang Primary side.. at ayon stock ng V si Main cap.. palatandaan na hindi gumagana ng matino si REg = FET tranny..



while checking Buo pa naman ang FET at mga peripheral parts niya.

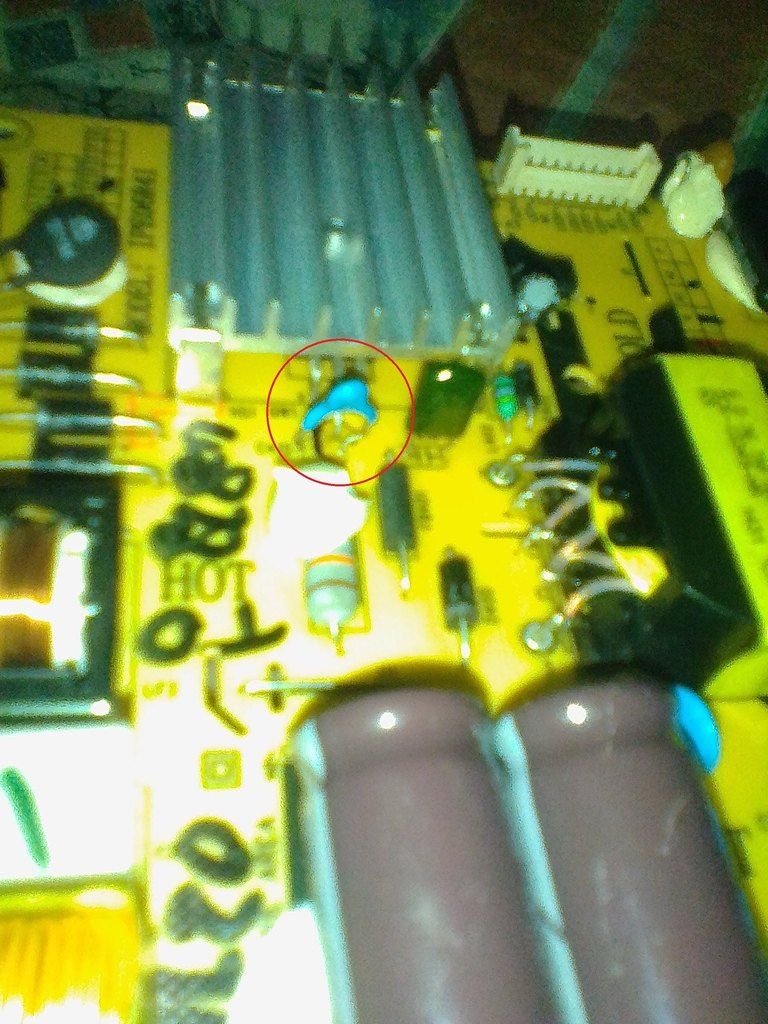

Except sa wasak na 221K Blue cap na naka shunt sa Drain at Source pin ng FET Reg





sa kasamaang palad shorted din ang SMD rectifier diode going Gate pin ng FET at open SMD 10K resist. dahil walang available parts na SMD size ay replace into ordinary size na lang ^_^

Dahil sa status ng unit... halatang surge currcent ang dumali nito or known as in rush current...

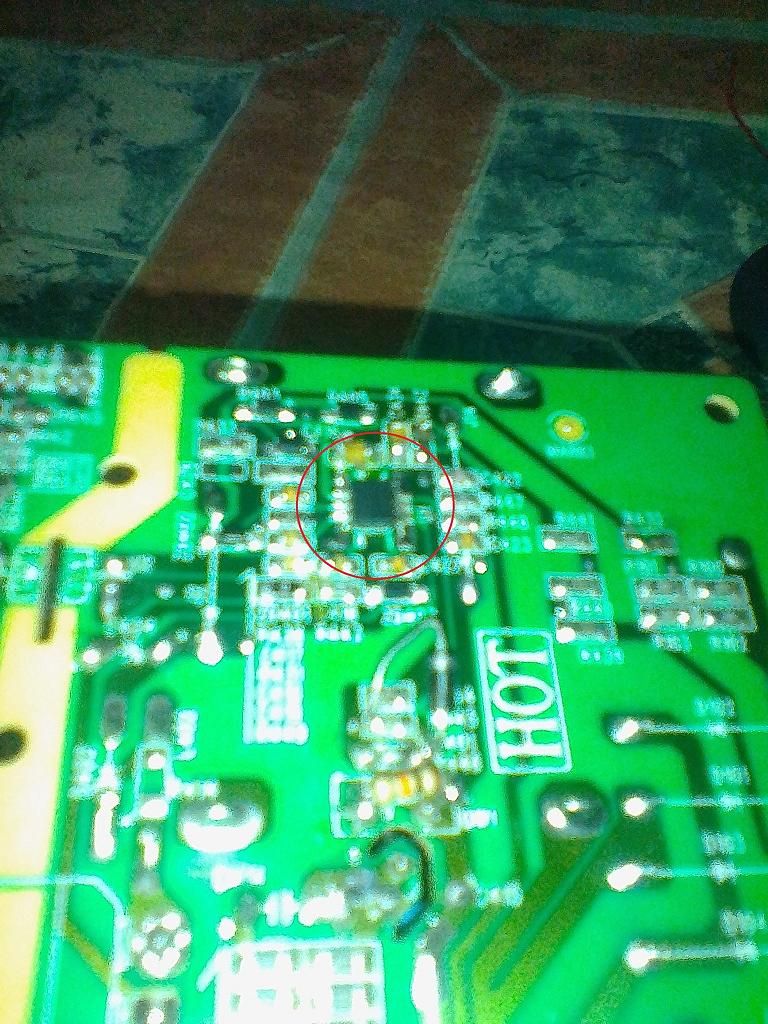

kaya double check agad si SMD PWM ic = TEA1733P at yun nga shorted ang pin5 (VinSense) to pin 2 (ground)..

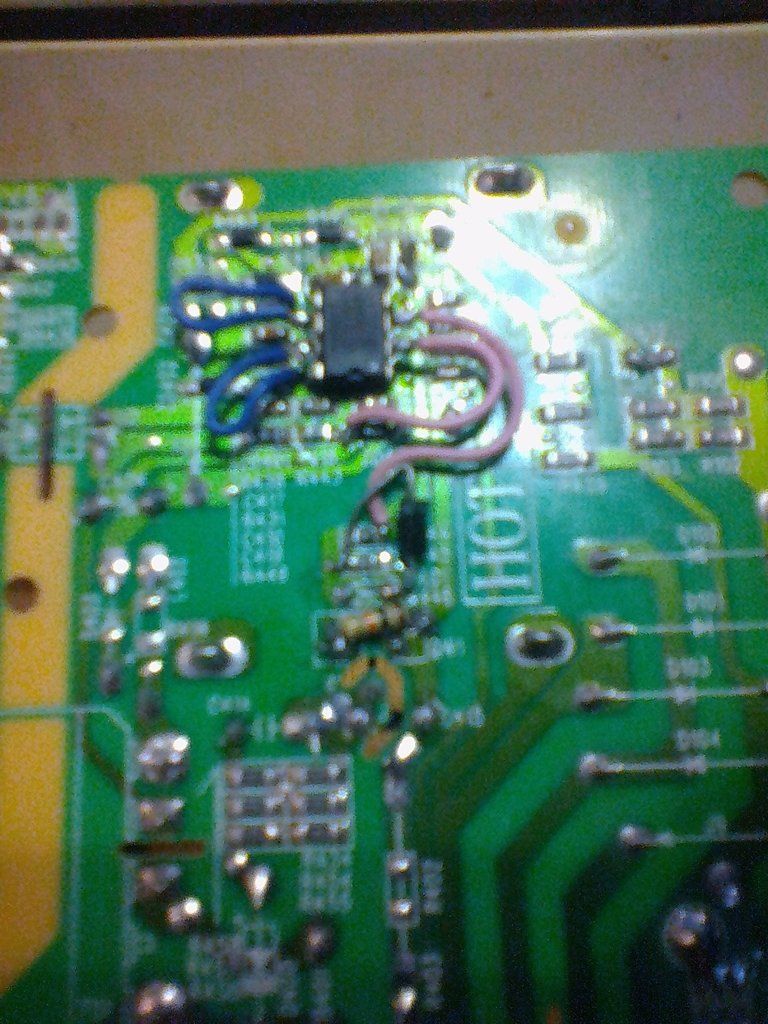

dahil wla ring SMD SO8 na PWM ay Convert na lng into DIP8 package TEA1733LT
needed ng surgery  ^_^

kaya ayan na..

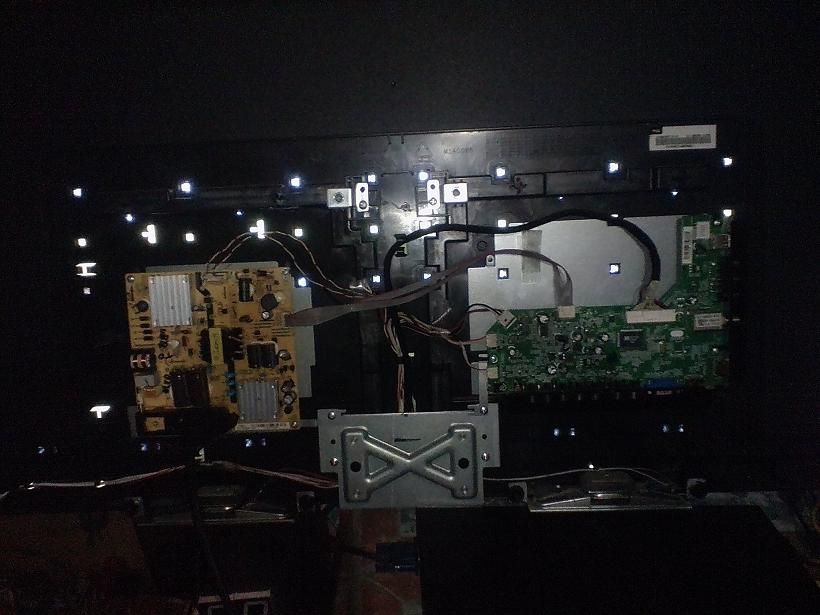

after matapos ang Modi ay ayan na siya.. may standby supply na na 5V at working na ang backlight system ^_^

Job done  ^_^








Burntest at ready ng ihatid kay Tumer  ^_^



pa ot: napagkamalan pa ni Mama na LG ang unit  hahahahaha  ^_^


sa Gusto ng Firmware niya... Share ko na rin  ^_^  -> FW = TCL LED40B2800

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Sat Jan 14, 2017 11:29 am

wala ka talagang kupas master. approved
master baka pwede mo kami ulit mabisita sa shop. Salamat
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Wed Jan 18, 2017 5:24 pm

^ Sori Jeff ha.. na busy ako.. na fully book.. bawi nlng ako this coming sunday sa inyo ni Oca  ^_^

on topic:
additional pala sa gift ni Princess  ^_^

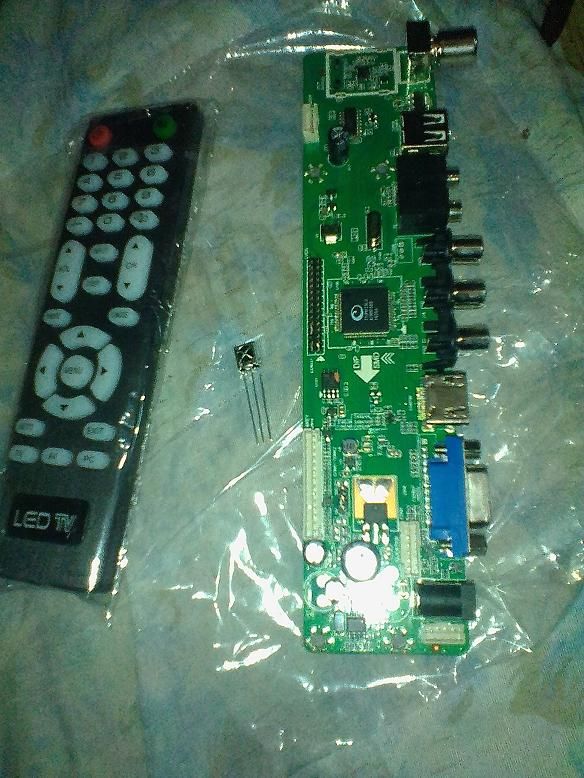

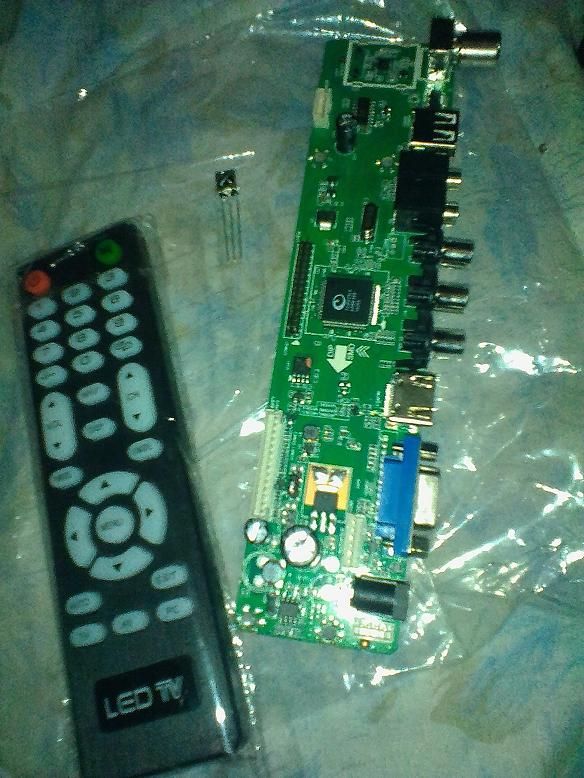

LCD uniboard LA.MV29.P  na late deliver




_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by danny on Tue Jan 24, 2017 4:04 pm

alvinquimbo wrote:@sir ultra salamat...cge lang sir..susubukan ko..
@sir danny:Sir musta na po kayo??may bagong amps kana siR???hehehehe


may tinatapos ako ngaun pero nde power amp
headphone amp hehe
avatar
danny
D Battery
D Battery

Posts : 403
Join date : 2012-04-16
Location : Seattle, Washington

http://www.washingtonelec.com

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Wed Jan 25, 2017 10:37 am

Master Ultra. salamat sa pagbisita atong domingo. Solve na solve kami. Galing niyo talaga walang katulad na galawan.
Sa shop naman tayo ni oscar master pag libre ka ngayong linggong darating Smile
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by danny on Thu Jan 26, 2017 4:32 pm

wow may mini eyeball pala kayo nila ultra at oscar
sama naman ako hahahah Very Happy
avatar
danny
D Battery
D Battery

Posts : 403
Join date : 2012-04-16
Location : Seattle, Washington

http://www.washingtonelec.com

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Electro on Sat Jan 28, 2017 11:27 am

Oo master Danny. bisita din po kayo sa amin. Karangalan namin makilala ang iba pang mga masters dito
avatar
Electro
D Battery
D Battery

Posts : 1469
Join date : 2010-08-26
Age : 28
Location : Calinan Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Tue Jan 31, 2017 4:40 pm

delikado iyan headphone amp mo Sir Danny... mawawasak ang tenga natin  ^_^

xa nga pala.. next sunday bisitahin ko kayo ulit. naipit at stranded lang ako ky tumer nung nagdaan.

mini EB nga Sir danny.. nilalasing nila ako  ^_^

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by ultrasonic™ on Tue May 16, 2017 10:26 pm

Lipat ko na lang ito dito nang dahan dahan..
mga pumasok sa Ultrasonic Repair Shop

baka maka pulot ng Aral

1 - Lappy eMachine
Status: Overheat issue.. Power Shutdown Due to Protect
Culprit: CPU fan or Procie.



2 - External Hard Drive
status: undetected
culprit: Defective Controller Board

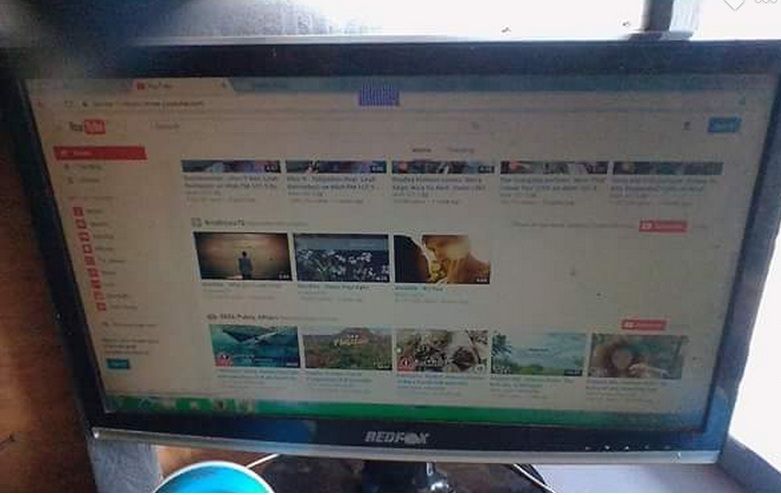

1 - LCD Monitor Redfox RD9809B
Status: Shutdown/Protect due to Leak Power Supply
Culprit: 1 Leak ecap 1,000uf/25V



1 - Tablet itechie IT-GSM-A770
Status: Hang Logo
Solution: Go for Factory Reset


_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying
avatar
ultrasonic™
D Battery
D Battery

Posts : 4297
Join date : 2010-08-19
Age : 31
Location : Davao City

Back to top Go down

Re: Ano kinakalikot nyu ngayon na may related sa Electronic? (^_^

Post by Sponsored content


Sponsored content


Back to top Go down

Page 16 of 17 Previous  1 ... 9 ... 15, 16, 17  Next

View previous topic View next topic Back to top

- Similar topics


Permissions in this forum:
You cannot reply to topics in this forum
