power supply po na maraming pong pagpipilian voltage

mga ate at kuya meron po ba kayong mga ganito. projects kasi namin. 1.5v, 3v, 4.5v, 6v, 7.5v, 9v,12v at 24v

@jam madali lang iyan gawin. madami na ng ganyan sa internet. google mo na lang.

ito ang mga pangunahin mong kakailanganin:

1. transformer na may multi output
2. rotary switch 8 positions
3. rectifier diode
4. Capacitor
5. Wirings

kuya meron po kayong diagram ?

@jam search na lang kayo sa internet marami nang ganito.

grabeh 8 positions. mahirap mghanap ng 8 position rotary sw. d2 sa davao.

@jam bka taga davao ka same projz ng ate ko.
mahirap hagilapin ang 8 position.
6 position lng ang available dito

ito try mu


two position nga lng
visualize nyu nlng na yang rotary sw. ay 8 positions at yung remaining voltge out ng transfo ay kabit nyu nlng sa rotary sw.
sori sinubukan kng iguhit lhat pero limitado lng ang kaya ng circuit wizard at pati din sa circuit maker wlng 8 position

kuya volter salamat po sa tulong. sa totoo lang po inc na po ako. hindi po kasi umabot sa araw ng pasahan.
kuya pyro wala po kasi akong makita sa internet

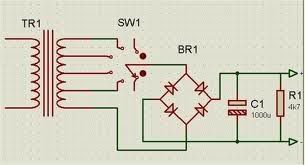

kuya ultrasonic salamat po sa diagram, gawin ko na lang po ito

here just connect the remaining winding

waa... tama diay pwede mn diay Proteus
bat di ko naisip

mag-isip ka kasi ng mabuti sir

mga kuya 5 wires nalang po ang transformer na binili ko. 3 ampere. tanong ko po sana saan ko po ikakabit ang mga wires na 3v,4.5v,6v, 9v,12v ? diba po di po dapat ito magkapalit sa sw. baka po kasi uusok ito

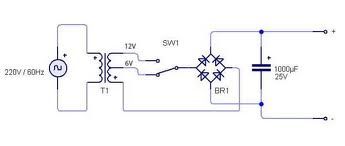

doon po sa diagram na bigay ni kuya piezo, saan po diyan ang 3v,4.5v,6v,9v,12v ?

sir piezo pa edit

@jam sundin mo ito

kong nalilito pa rin sa terminal ng rotary switch. set mo muna sa pinakamababang range at tignan ng maigi ang contact sa loob. kong saan naka connect ang contacts ay iyon ang resting time/off position. upang hindi malito mas maganda kong putulin na ang paang iyan. tapos lipat mo sa ikalawang posisyon ang shafting. kong saan nag connect ang contacts ay iyon namang ang pinakamababa mong voltage range. ang kasunod naman ay lipat mo ulit sa pangatlong posisyon, iyon naman ang pumapangalawa sa pinakamababa mong voltage range. ulitin mo lang ang proseso at makukuha mo din iyan jam. mas maganda kong lagyan mo ng palatandaan ng hindi malito

gaya ng picture na pinost ko, naka label na sa
1 ang pinakamababang voltage range (3V)
2 naman ang 4.5V
3 naman ang 6V
4 naman ang 9v
at 5 naman ang 12V
c = common



goodluck

aba aba bumabanat na pala sina sir
ito na lang ang maitutulong ko
PCB layout na hindi nagkakalayo sa diagram sa taas.

salamat po mga kuya at ate. ang babait niyo. sundin ko po lahat ng payo niyo.
