Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Sat Jan 10, 2015 7:46 pm

Hingi ako ng ideya ninyo mga sis..ito yung inaayos ko ngayon..actually natumbok ko na ang sira. sira ang kanyang regulator nito na IX1791CE kasi putok palagi ang kanyang fuse..

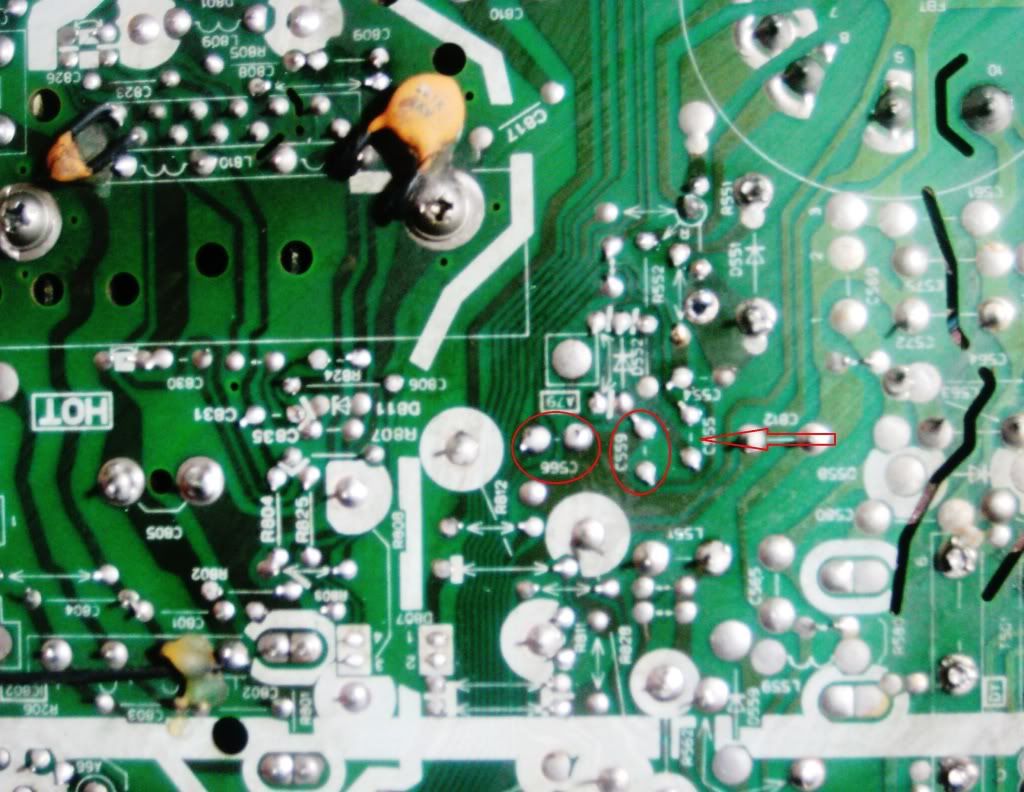

Para mas malinaw ito yung pic nya.:

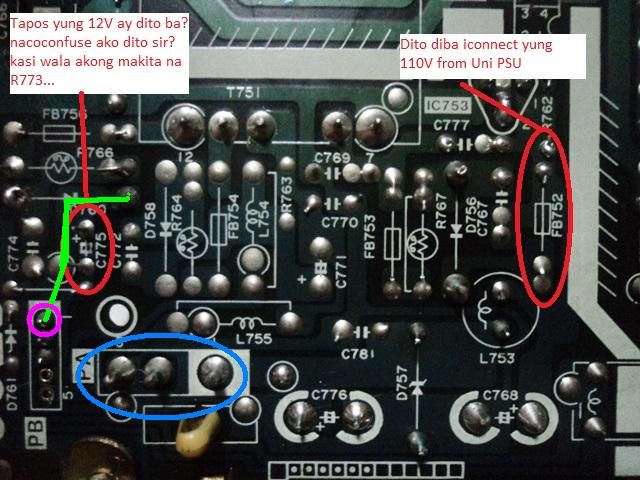

Mapapansin nyo sa ikalawang pic, yung mga nakahighlights, yun ang mga sira..di ko nasabihan si tumer nito kasi alam kung mahala ang reg nito..tapos sa pangatlong pic mapapansin nyo na main filter caps nya ay nagsukat ako ng resistance at shorted ang nareading ko kaya nagduda ako, kaya para makasiguro ay tinanggal ko ang reg. at malay nyo nawala yung shorted reading sa main filter..kaya hinatulang ko na si regulator ang dahilan kung kaya't putok lage ang fuse..nacheck ko nalahat ang mga peripheral parts nito at lahat naman ay ok..anu sa palagay nyo mga sis..?tama ba ang ginawa ko..?hingi po ako ng mga opinyon bago ko mafinalize ito..salamat..

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Sat Jan 10, 2015 7:48 pm

syanga pala mga sis..pwede ko ba ito isaksak muna sa 110v para makasigurado na di sisirain ang bagong reg..?anong sa tingin nyo..?

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Sat Jan 10, 2015 8:16 pm


Sir ultra pano mo to ginawa?at pano tangalin ang short sa ganitong IC?

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by Emorej6 on Sun Jan 11, 2015 6:31 am

,sis gamit qa muna ng bulb para sure ang regulator mu ..

Emorej6
AA Battery
AA Battery

Posts : 121
Join date : 2014-09-05
Age : 20
Location : Mindoro

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by james on Sun Jan 11, 2015 10:20 am

Alam ko matibay ang ganitong regulator. Pwera na lang kung bibigay na talaga ang pyesa. Check mo rin ang snubber circuit. Check mo rin yung regulator sensor niya na resistor at zener diode voltage dividing line sa secondary line. Dahil alam ko kaya nitong magpaputok ng HOT at magpasipol ng chopper. Kung halos pareho sa circuit ng datasheet.

Same ba siya sa application circuit ng datasheet?

james
D Battery
D Battery

Posts : 1080
Join date : 2011-11-14

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Sun Jan 11, 2015 4:18 pm

sis emorej6 diba pag gagamit ka ng light bulb trick ay dapat nakakabit nayung pinaliotan mong piyesa pwera sa fuse..bago ikabit ang fuse ay yung bulb muna gamitin...diba sisirain nito ang Reg. mo?at saka sis james,ok naman lahat ng peripherals nito.,.sira talaga itong reg nya..nakamahal pa naman yung reg nito..kaya gusto ko makasigurado...

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by baddypepito on Mon Jan 12, 2015 9:52 am

gagana yan sis... nakagawa na din ako ng ganyan... very clear naman yong example...

baddypepito
C Battery
C Battery

Posts : 293
Join date : 2012-08-08
Age : 29
Location : mandaue city cebu

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by DJFEL on Mon Jan 12, 2015 11:01 am

reg n yan..

DJFEL
D Battery
D Battery

Posts : 1722
Join date : 2012-11-21
Age : 34
Location : SIUIJOR

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Tue Jan 13, 2015 8:21 am

update mga sis...gumana na ang TV pero ng tinesting ko sya kinaumagahan around 30 minutes ng pag paandar ko ay may pumutok sa loob nagangamoy sunog..parang nasirayata yung reg nya..kasi kahit underload sya walang secondary output..tapos yung pin 8/9 at 11/12 ay walang resistance check.. nag open sya..try ko nalang kaya imodify, gaya ng ginawa ni sir ultra..baka peke ang nabili kung reg..sayang sana sinubukan ko muna sa 110 ito..pero ang rating nya kasi 220v,hindi autovolt..gagana parin kaya kung sinaksak ko sa 110V?sana matulungan nyo ako mga sis..

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Tue Jan 13, 2015 8:22 am

tapos pala sis nag-eestored na ng boltahe si main caps after i-unplug... apologies going to cry going to cry

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by ultrasonic™ on Tue Jan 13, 2015 11:53 am

nko wla ng ngbibinta ng orig na ganyang Reg dito Vin... even si jimmy my ari ng dvo.tyms ay sumuko na na mgbinta nyan kasi xa pa ang napapasama sa mga tumer....

regarding dun sa ceramic caps na inaadd sa pin ng power reg.. like this one:



ay for stabilizing at lessing the noise sa input sides yan.. 471 at 103 ang madalas naming gamit nung kapanahunan pa namin....  ^_^

xa nga pala... sa mga naencounter ko.. mas matibay ang mga stk73907-t kysa sa ix1791ce pgdating sa regulation... pero sa ngayon halos pantay na sila since na envade na tau ng chekwang product  ^_^

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying

ultrasonic™
D Battery
D Battery

Posts : 4110
Join date : 2010-08-19
Age : 30
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by james on Tue Jan 13, 2015 12:31 pm

Meron pa pala akong orig nyan. Ginagawa kong pangkamot dati. Sarap eh ang mahal ng pangkamot ko.

grouping hug Gawin mo na lang yung operasyon ni dok ultrasonic. Secret lang natin, hollow ang gitnang bahagi nyan sa harapan kaya pwede mong butasin. Para lang yang heatsick na nilapatan ng pcb tapos nakasolda na yung mga pyesa sa ibabaw. Meron pa ngang pcb track sa loob.

james
D Battery
D Battery

Posts : 1080
Join date : 2011-11-14

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by ultrasonic™ on Tue Jan 13, 2015 1:04 pm

abwt dun sa modi process sa taas na pinost nyu...
kng one junction lng ng internal FET ang shorted at walng Zener na shorted sa loob ay pwde na agad yang e apply ang cutting methods tapoz kabit agad ng External FET (JK) sa labas. then dont forget ang external biasing ckt nya na ikabit (form of 18v zener, 22ohm resist) na nasa yellow box...

kng shorted nmn both junction at my bumigay na Z sa loob ay u have no choice baklasin ang loob ng tiyan ng power Reg.. para masimulan ang operason/surgery  ^_^

tama si sis js.. wasakin nyu lng ang harapan... at dahan dahan nyu baklasin/tuklapin ang balat ..



jan nyu makikita ang mga internal organs nya/internal parts  ^_^

nasa right sides yata ang internal FETs
sori di ko na masxadong maalala. nwala na rin ung mga sample pics ko abwt nito



the important thing lng sa surgery ay maitanggal nyu ang parts na cause ng shorted like FETs & zener diodes sa loob ng power ic... para ung external na ang gagawa ng trabaho na dapat ay sila....

pgnagawa na ang modi double check nyu alwys ang mga gawa nyu.. para 1 way push lng  ^_^

dont also forget the peripherals parts sa paligid ng power IC (stk/ix) baka nkafocus lng kau jan.. tapos my sablay pala sa mga resist specially bias ckt... nako tiyak masasabugan na nmn kau  ^_^


another option mo din to Vin.. gamit ng uni. psu...
my thread nyan dito si dizon

Uni. TV PSU

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying

ultrasonic™
D Battery
D Battery

Posts : 4110
Join date : 2010-08-19
Age : 30
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Tue Jan 13, 2015 8:02 pm

salamat sir ultra...nareceive mo txt ko..?tapos sir ultra pag uni psu gagamitin ko saan makikita itong r773 na sabi ni sir hertz na 12v? kasi iba ito na Cinemaborg kasi yung power board nya ay nakahiwalay..hindi sya isang board..

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Wed Jan 14, 2015 9:08 am

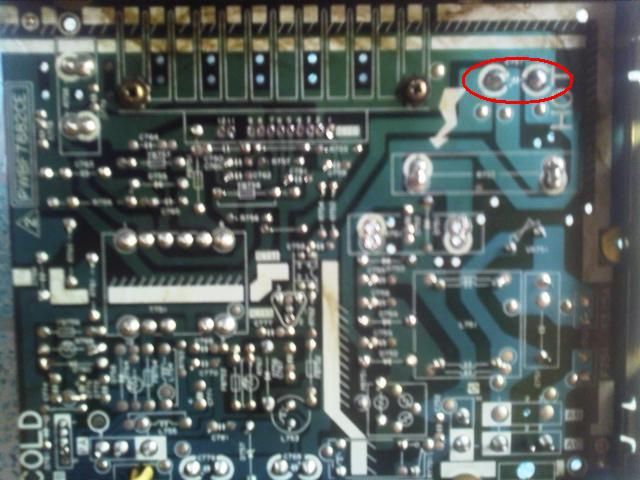

Ito yung pic nya sir...hiwalay kasi yung power board nito..gagamit nalang ng uni PSU sir para gumana natong unit na ito..sana mapadaan kayo dito sir ultra... going to cry apologies

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by ultrasonic™ on Wed Jan 14, 2015 10:43 am

Uu na receive ko ang mga text mo Vin... sori medjo laging bz kaya di makarply agad... btw abwt sa r773 ay wag ka jan ma confuse kasi iba ang chassis board nyang sau... Cinemaborg 2 kasi yang sau which is na mgkahiwalay ang PSU sa main board at cinemaborg 1 nmn ung nabanggit ni Sir hertz sa kabilang thread... un naman mga unit na gumagamit ng dalawang PSU na ganyang chassis ay Cinemaborg 3 naman ang mga un...

abwt sa B+ 110 na nasa pic.. ay tama ka nga jan Vin... yan nga ang + line ng B+ mo.. kasi connected xa sa Secondary filter caps.. "Blue circle" nmn ang socket patungong main board



ung 12V line kng ganyan na nasa pic ang connection "green line ay yan na nga Vin..
xa nga pala kng gagamitin mo ang orig nyang psu board "yang nasa pic" ay needed mong tanggalin ang SMPS trafo para di xa maging loads or isolate mo nlng xa sa buong circuit by removing the all FB = ferrite bide like: FB752, FB756, FB753 & etc... atleast less work  ^_^

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying

ultrasonic™
D Battery
D Battery

Posts : 4110
Join date : 2010-08-19
Age : 30
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by ultrasonic™ on Wed Jan 14, 2015 11:00 am

xa nga pala paalala lng.. IIRC kng ganyan ang modi mo.. ma eencounter mo ata ang oscillation agad pero patay pa ang system... in short magkakaraster ka na agad o makaka tv view ka na agad pero di pa mgpapfunction ang mga tacts switch except kng tu turn on mo ang secondary power button... para maging normal ang operation... di naman matuturn off pg ung secondary power button nmn ang e pipress ma retain ang viewing...  kaya main power button ang another option pang turn off... effect yan na naka abang agad ang B+ supply mo.. direct feed kasi...

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying

ultrasonic™
D Battery
D Battery

Posts : 4110
Join date : 2010-08-19
Age : 30
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by james on Wed Jan 14, 2015 11:44 am

Pwedeng makahingi ng mga schematic nyan sir admin 1,2 and 3.

james
D Battery
D Battery

Posts : 1080
Join date : 2011-11-14

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Wed Jan 14, 2015 5:50 pm

salamat talaga sir ultra.buti nandyan ka...bukas pa kasi ako bibili nito ng uni PSU eh...tanong lang sir..pano ko i-explain ito sa tumer..siguradong aalma yun..kasi nanghiram pa sya ng pera para makabili ng reg kaso peke ang nabili ko..nasira lang after 1hour..naawa din ako kasi mahirap lang din sila..300 nga yung binigay kung labor tapos nag advance sila ng 150..bahla nalang guro si lord nito..tapos sir ultra, sinubukan ko yung isang option yung gamit ang external fet..kaso di nagtagal nasira yung fet,may malikaya sa ginawa ko?kaya napapunta nalang sa uni psu..salamat talaga sir ultra..

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by Electro on Thu Jan 15, 2015 10:12 am

naka encounter na din ako ng ganyan master ultra. andar na agad. diba master may relay at maliit na ic dinadagdag kayo dun sa ginawa namin ni oscar. turo mo naman sa amin dito master

Electro
D Battery
D Battery

Posts : 1433
Join date : 2010-08-26
Age : 27
Location : Calinan Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by baddypepito on Thu Jan 15, 2015 12:05 pm

alvinquimbo wrote:salamat talaga sir ultra.buti nandyan ka...bukas pa kasi ako bibili nito ng uni PSU eh...tanong lang sir..pano ko i-explain ito sa tumer..siguradong aalma yun..kasi nanghiram pa sya ng pera para makabili ng reg kaso peke ang nabili ko..nasira lang after 1hour..naawa din ako kasi mahirap lang din sila..300 nga yung binigay kung labor tapos nag advance sila ng 150..bahla nalang guro si lord nito..tapos sir ultra, sinubukan ko yung isang option yung gamit ang external fet..kaso di nagtagal nasira yung fet,may malikaya sa ginawa ko?kaya napapunta nalang sa uni psu..salamat talaga sir ultra..
ok lang yan sis... sa mga ganitong sitwasyon ay sabihin mo lang ang totoo sa tumer at iexplain lang sa kanya lahat... an honest answer is always good... pro ang point dito ay huwag mo siyang iwan na hindi nabubuhay ang kanyang item... no matter what it takes, buhayin mo kahit mkagastos ka ng kunti... after all ur efforts at magiging successful ay 100% ng mgtitiwala c tumer sayo... at hindi xa mgpparepair sa ibang mga techs....

baddypepito
C Battery
C Battery

Posts : 293
Join date : 2012-08-08
Age : 29
Location : mandaue city cebu

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by ultrasonic™ on Thu Jan 15, 2015 6:27 pm

agreed tama... just say honest... explain mong maigi sa kanya Vin.. paliwanag mo na wala na talagang Orig na power Reg stk73907-t / ix1791ce sa market.. even ang Sharpy ay wla ng ganyan... di natin hawak ang buhay at tibay ng pyesa na gawang chekwang... kya di maiwasan na mababack job tau..

@jeff... mkalimtanon nmn kaau mo oie...
opto lang gud ang pang coupling ninyo tapos tranny ang pang drive sa relay... kadtong dual SPST lng para maliit ang size niya...

eto ang diag para mavisualize nyu...



bali ung optocoupler ang papalit sa orig o dating power led ng unit nyu... ung green side ha lalot kng tricolor yan... bali imbis ung led ang nakatap... ung opto dapat tapos ung pin nmn ng orig na power leds ay idaan nyu sa relay...

yan minsan ang gawain kng modi para di masxadong halata na my nabago sa unit.. interms sa external afferance  ^_^

@sis js.. try ko lng ha... tagal na kasing di ko nakalkal ang baol ko

_________________
6th member of STTM
former 2nd member


im always walking on the rain so that no one could see me crying

ultrasonic™
D Battery
D Battery

Posts : 4110
Join date : 2010-08-19
Age : 30
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Thu Jan 15, 2015 8:18 pm

alam ko to sis..yan din ang ginamit ko nung nagproject kami ng PLC..pero sir ultra anong tranny ang gamit mo na kaya mag handle ng 12v sa base ng tranny, kasi kung 2n222a ang gagamitin ay diba hanggang 5v ang breakover voltage yan..or lagyan lang yan ng current limiter sir ultra..salamat nito sir..
@baddypepito at sir ultra salamat sa advice..cge iexplain ko nalang kung ano yung nangyari..tama ka nga sis baddy dapat ibalik ko ito ng buhay na buhay kahit makagastos ako ng pera..talagang gumastos ako nito kasi nagtry ako ng mga option para marevive itong tV..pero at least magiging masaya ako pag naging ok ito kasi credits goes for me parin at laking experience nato sa akin at sa ating mga newbie na makakabasa nito...mas importanate parin yung integridad mo bilang isang mabuting tech..salamat.. pointout pointout pointout

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Thu Jan 15, 2015 8:23 pm

pwede din ba ito ang gawin ko sir ultra:

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down

Re: Sharp 20V-M47 Cinemaborg

Post by alvinquimbo on Fri Jan 16, 2015 7:27 pm

helo mga sis...update lang ito,gumana naman yung uni psu nya sis..kaso lang may problem sa kanyang video image..masyadong maitim,tapos adjust ako sa screen nya ay may maaninag na tao pero maitim parin na may retrace line..ano kaya probs nito sis..kung ABL ito san banda ng pin ng flyback ang abl..nagcheck na din ako ng mga resistor at halos ok naman..nagtataka ako pag ganun nangyari..tanong ko rin mga sis..diba 12v yung require sa isang supply dun sa secondary out ng chopper kasi dun sa uni psu ay 16v kasi ang out..ok lang kaya yun mga sis..so far wala namang umuusok liban nalang talaga sa image nya na maitim..kung tatanungin nyo ang audio nya ay ok po sya..going to cry cried cried

alvinquimbo
D Battery
D Battery

Posts : 723
Join date : 2014-03-29
Age : 28
Location : Davao City

Back to top Go down
